Регуляторы питания-перелива Т-23 (РП-80) и Т-24 (РП-100) используются для автоматического поддержания уровня жидкости с температурой до 223°С в баках, находящихся под давлением Ру 25 атм (25 кгс/см²).
Данные устройства являются регуляторами прямого действия, способными функционировать при перепадах давления в диапазоне от 0,5 до 7 кгс/см².
Детали конструкции изготовлены из следующих материалов:
- корпус - сталь 25Л;
- седло (гильза) - сталь 30х13;
- рычаги - 12Х18Н10Т;
- золотник - 12Х18Н10Т;
- поплавок - 12Х18Н10Т;
- поплавковая камера - углеродистая сталь.

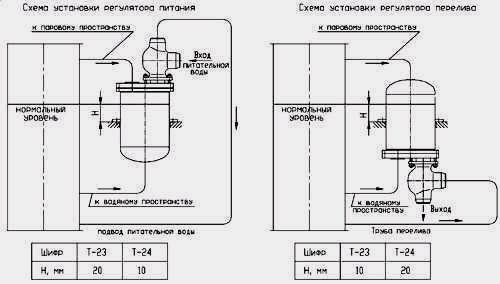

Данный вид запорно-регулирующей арматуры может работать как на перелив, так и на питание. Различие заключается только в схеме монтажа. Регуляторы производятся согласно ТУ 108.21.272-88, имеют климатическое исполнение У (для районов с умеренным климатом). Управление не требует участия оператора: регулировка уровня воды происходит при прямом взаимодействии рабочей среды и запирающего элемента.
Функционируют регуляторы питания-перелива по следующему принципу. По мере снижения уровня жидкости в камере опускается поплавок, а вслед за ним поднимается золотниковый клапан, открывая проходное сечение. Соответственно, возрастает объем поступающей в бак жидкости. Если в камере становится больше воды, то поднимается поплавок, передвигая золотник вниз. Проходное сечение закрывается, за счет чего сокращается количество поступающей жидкости.
| Наименование | РП-80 50.9621 001СБ
Код ОКП 37 4252 6038 | РП-100 50.9621 001-01СБ
Код ОКП 37 4253 6038 |
|---|
| Шифр | T-23 | T-24 |
| Диаметр условного прохода, мм | 80 | 100 |
| Давление условное, атм. | 25 | 25 |
| Температура, °С | 223 | 223 |
| Длина, мм | 430 | 430 |
| Высота, мм | 834 | 864 |
| Площадь сечения, см2 | 24 | 44 |
| Масса, кг | 102,4 | 104,3 |

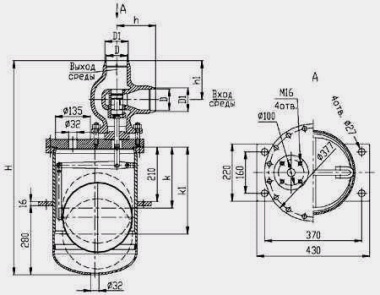

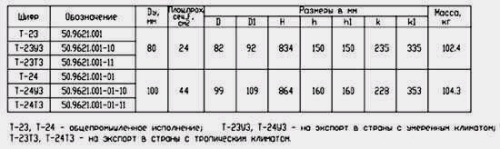

Габаритные и присоединительные размеры регуляторов Т-23 и Т-24
