Клапан дроссельный Т-20б

Клапан дроссельный

Клапан дроссельный (шифр Т-20б) используется для регулировки параметров пара на трубопроводах, предназначенных для продува котлов. Диаметр условного прохода клапана составляет 50 мм. Устанавливается на оборудовании, осуществляющем обдув поверхностей котлов, для понижения давления паровой среды и подачи ее под тарелку. Детали устройства изготовлены из следующих материалов:

  • тарелка – сталь 12Х18Н10Т;
  • корпус – сталь марки 25Л, с ввареной вставкой (седло) из стали 12Х18Н10Т;
  • шпиндель – сталь 40Х с химникелированием;
  • крышка – поковка, сталь 20.

Дросселирование (понижение давления) среды происходит по следующему алгоритму:

  • На рычаг устанавливают груз, при этом его положение определяется уровнем давления, которое необходимо создать за клапаном.
  • Требуемое положение закрепляют с помощью стопорных винтов.
  • Тарелка поднимается под воздействием пара, создается кольцевая щель, размер которой изменяется под влиянием груза и пара.

Если необходимо сильное понижение давления, то груз фиксируют на длинном плече, если глубокое дросселирование не требуется – на коротком.

Производится клапан дроссельный в соответствии с ТУ 108.21.272-88. Характеристики устройства представлены в таблице.

НаименованиеКлапан дроссельный Ду50
08.9621.061СБ Код ОКП 37 4261 5040
ШифрT-20б
Диаметр условного прохода, мм50
Давление условное, атм.64
Температура, С250
Размеры. Длина, мм 261
Размеры. Высота, мм 454
Площадь сечения, см27,05
Коэффициент расхода0,65
Масса, кг50

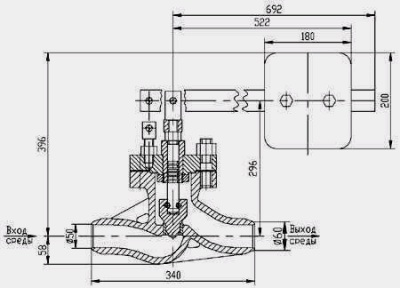

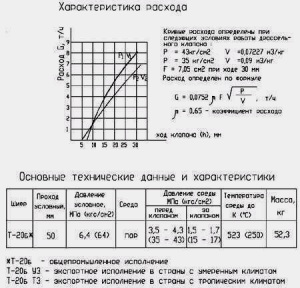

Габаритные и присоединительные размеры

Габаритные размеры дроссельного клапана Габаритные и присоединительные размеры клапана дроссельного
