Клапан впускной – элемент прибора, использующегося для автоматической защиты ПВД (подогревателей высокого давления). В аварийной ситуации (разрыв трубопровода) данное устройство предотвращает попадание жидкости в турбину и защищает корпус ПВД от повреждения посредством выключения подогревателей и установки перепуска воды с напорной линии на всасывание (байпосирование) в обход ПВД. Устанавливают впускной клапан ПВД на питательном трубопроводе со стороны входа в подогреватели, располагая его в месте, удобном для проведения технических работ.
Клапан имеет следующую конструкцию: корпус с двумя седлами (нижним и верхним), соединенный с крышкой специальным узлом; уплотнительная тарелка и гидропривод, связанный с тарелкой посредством штока. Корпус является штампосварным, состоит из штампованных либо кованых элементов, к которым приварены патрубки – один входной и два перепускных. Последние расположены симметрично.
Нижнее седло впускного клапана изготавливается из износоустойчивого сплава, наплавляемого на корпус. Верхнее седло - съемная конструкция, которая присоединяется к корпусу, а затем уплотняется аналогично узлу соединения крышки и корпуса. Элементы затвора имеют плоские уплотнительные поверхности. Благодаря трем приварным направляющим ребрам, расположенным на корпусе клапана под углом 120° по отношению друг к другу, во время перемещения тарелки не возникает перекосов.
Модуль соединения корпуса и крышки имеет бесфланцевую конструкцию и является самоуплотняющимся. В качестве уплотнения используются кольца из сальниковых набивок, предварительно подвергаемые опрессовке. Когда впускной клапан ПВД функционирует в штатном режиме, тарелка занимает верхнее положение, не допуская попадания воды в перепускные патрубки.
В случае если клапан впускной срабатывает, гидравлический привод опускает тарелку до тех пор, пока она не оказывается на нижнем седле. Таким образом, жидкость перестает поступать в подогреватели высокого давления, верхний проход клапана открывается, поток воды меняет направление: вода подается в питательный трубопровод в обход подогревателей.
| Клапан впускной | ВИФР 49 4351.006СБ
Код ОКП 37 4262 7020 | ВИФР 49 4351.006-01СБ
Код ОКП 37 4262 7021 | ВИФР 49 4351.006-02СБ
Код ОКП 37 4262 7022 | ВИФР 49 4351.005СБ
Код ОКП 37 4262 7023 | 08.9626.046СБ
Код ОКП 37 4262 7029 | ВИФР 49 4351.009СБ |
|---|
| Шифр | Т-360бсм | Т-362бсм | Т-364бсм | Т-366бсм | Т-368бсм | Т-466бсм |
| Диаметр условного прохода, мм | 200 | 225 | 250 | 275 | 400 | 250 |
| Давление условное, атм. | 200 | 250 | 250 | 320 | 250 | 400 |
| Температура, С | 170 | 180 | 180 | 160 | 170 | 160 |
| Размеры. Длинна, мм | 863 | 909 | 1037 | 1540 | 1820 | 1366 |
| Размеры. Высота, мм | 1500 | 1500 | 1500 | 1877 | 2355 | 1822 |
| Пропускная способность, т/ч | 360 | 350 | 425 | 700 | 1670 | 475 |
| Тип ПВД | ПВ180-250/180 | ПВ350-230/ПВ550-230 | ПВ425/230; 375; 475 | ПВ-700 | ПВ1600-230 | ПВ-600 |
| Масса, кг | 608 | 654 | 722 | 1620 | 3540 | 1723 |
| Клапан впускной | 08.9626.016СБ
Код ОКП 37 4262 7025 | 08.9626.029СБ
Код ОКП 37 4262 7026 | 08.9627.002СБ
Код ОКП 37 4262 7028 | 08.9626.037СБ
Код ОКП 37 4262 7027 | 08.9626.067СБ
Код ОКП 37 4262 7098 |
|---|
| Шифр | Т-471бсм | Т-473бсм | Т-475бсм | Т-479бсм | Т-481бсм |
| Диаметр условного прохода, мм | 300 | 350 | 400 | 300 | 400 |
| Давление условное, атм. | 400 | 400 | 400 | 400 | 400 |
| Температура, С | 170 | 160 | 160 | 160 | 170 |
| Размеры. Длинна, мм | 1600 | 1873 | 1873 | 1024 | 1921 |
| Размеры. Высота, мм | 2000 | 2420 | 2420 | 2000 | 2675 |
| Пропускная способность, т/ч | 874 | 1200 | - | - | 1706 |
| Тип ПВД | ПВ1250-380/ПВ900-380 | ПВ1600-380 | ПВ2300-380 | ПВ850-285 | ПВ1800-370 |
| Масса, кг | 2489 | 4474 | 4640 | 2095 | 2095 |

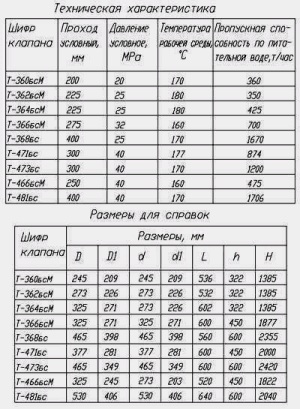

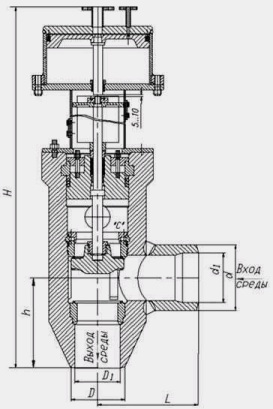

Габаритные размеры и чертеж впускного клапана
