Сосуды уравнительные двухкамерные с комплектом измерительных приборов (дифференциальный манометр, вторичный прибор) предназначены для измерения уровня воды в барабане котлов.
Сосуд уравнительный двухкамерный (СУД) с частично обогреваемой камерой постоянного уровня.
Принцип его действия основан на сравнении уровня воды в камере переменного уровня, практически совпадающего с уровнем воды в барабане, с высотой столба воды в камере постоянного уровня.
Сосуды уравнительные двухкамерные работают совместно с комплектом измерительных приборов (дифференциальный манометр, вторичный прибор).
| Наименование | Сосуд уравнительный |
|---|
| Шифр | По чертежу |
| Давление условное, атм. | 165 |
| Температура, °С | 348 |
| Длина, мм | 1290 |
| Диаметр, мм | 133 |
| Масса, кг | 65 |

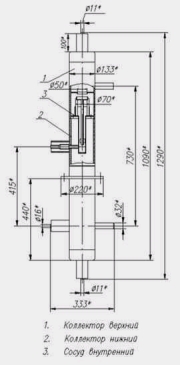

Габаритные и присоединительные размеры
