Заслонки поворотные Т-5 и Т-6 предназначены для регулирования расхода пара в деаэраторах с температурой 104°С и условным давлением 2,5 атм.
Материал основных деталей:
корпус: СЧ-15 ГОСТ1412-85;
шибер: СЧ 15 ГОСТ1412-85;
валик: сталь 40Х ГОСТ4543-71 с химникелированием.
| Наименование | Заслонка поворотная 08.9206.002СБ | Заслонка поворотная 08.9206.003СБ |
|---|
| Шифр | T-5 | T-6 |
| Диаметр условного прохода, мм | 400 | 600 |
| Давление условное, атм. | 2,5 | 2,5 |
| Температура, °С | до 120 | до 120 |
| Длина, мм | 200 | 200 |
| Диаметр, мм | 535 | 755 |
| Bысота, мм | 645 | 852 |
| Коэффициент расхода | 0,65 | 0,65 |
| Масса, кг | 107,5 | 225,1 |

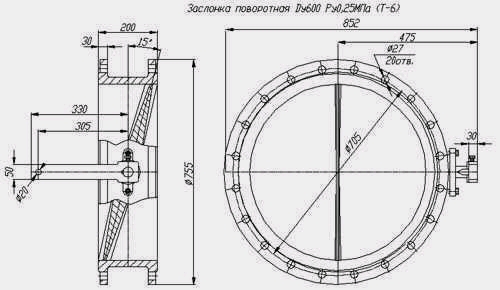

Габаритные и присоединительные размеры
